WP6220/WP6250系列热电偶温度变送器
货时请说明
WP6222
WP6223
WP6224
WP6225
WP6226
WP6227
WP6251
WP6252
WP6253
WP6254
WP6255
WP6256
WP6257
输入信号：E、K、S、B、R、J、T、热电偶 注：订货时必须注明量程范围 (范围内可任意选择)。 订货指南:
WP6220/6250系列热电偶温度变送器是一种模块化结构导轨式仪表 ，它将热电偶的变化转换为与温度成线性关系的（4~20）mA DC或(1~5）V Dc隔离信号输出。

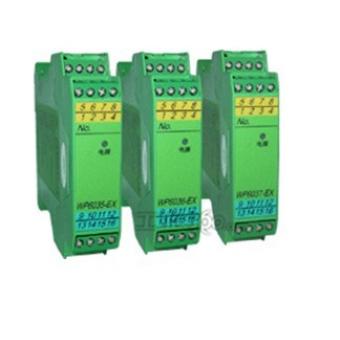

产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
产品特点
输出信号: (4～20)mA DC或(1~5)V DC
负载电阻: (4～20)mA Dc输出时≤500Ω
(1～5)V Dc输出时≥250kΩ
精 度: 0.5级
补偿电阻: Cu50
冷端补偿误差: ≤1℃
共模干扰: 50Hz时＜5mV
响应时间: ＜1s
隔 离: 输入、输出、电源间相互隔离
电 源：24V DC±2V
功 耗：＜1.5W
环境温度：0~50℃
相对温度：＜90%（不结露）
绝缘电阻：电源、输入、输出端子间≥100MΩ
绝缘强度：电源、输入、输出端子间500V AC1分钟不飞弧、不击穿
重 量：约150g
维 护：在安装配线状态下，仪表可以更换
功能示意图
仪表接线图
仪表选型
型号
分度号
输出信号
通道数
备注
WP6221
E
(4~20)mA/(1~5)V DC
一进一出
出厂时输出默认为(4~20)mA
如需(1~5)V订
货时请说明
WP6222
K
(4~20)mA/(1~5)V DC
WP6223
S
(4~20)mA/(1~5)V DC
WP6224
B
(4~20)mA/(1~5)V DC
WP6225
R
(4~20)mA/(1~5)V DC
WP6226
J
(4~20)mA/(1~5)V DC
WP6227
T
(4~20)mA/(1~5)V DC
WP6251
E
(4~20)mA/(1~5)V DC
一进二出
出厂时输出默认为(4~20)mA
如需(1~5)V订
货时请说明
WP6252
K
(4~20)mA/(1~5)V DC
WP6253
S
(4~20)mA/(1~5)V DC
WP6254
B
(4~20)mA/(1~5)V DC
WP6255
R
(4~20)mA/(1~5)V DC
WP6256
J
(4~20)mA/(1~5)V DC
WP6257
T
(4~20)mA/(1~5)V DC
分度号
量程范围℃
E
0~1000
K
0~1300
S
0~1600
B
400~1800
R
0~1600
T
-200~+300
J
0~600
用户需要热电偶K型温度变送器温度范围0~800℃，
订货型号：WP6222（K 0~800℃）
