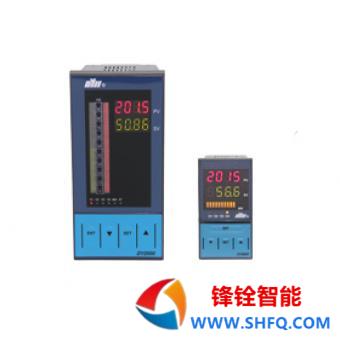

Y2000液晶显示位置/比例（阀位反馈）PID调节数字仪表
一、主要特点：
1. 图形液晶显示技术，全中文菜单，操作方便。
2. 调节器带伺服放大器功能，直接控制电动执行机构。
3. SSR输出的仪表具有过流保护功能。
4. 可同时带测量信号变送输出。
图形液晶显示技术，全中文菜单，操作方便。调节器带伺服放大器功能，直接控制电动执行机构。输出的仪表具有过流保护功能。可同时带测量信号变送输出。
二、 DY2000液晶显示位置/比例（阀位反馈）PID调节数字仪表接线图
注：1.本仪表所带的馈电通常为24VDC，当阀位信号为电位器时仪表带5VDC馈电输出。
2.“继电器控制输出”仪表继电器负载≤100W；“可控硅控制输出”仪表可控硅负载≤250W。
三、DY2000 液晶显示位置/比例（阀位反馈）PID调节数字仪表型谱
＊ 反馈信号是反馈电阻时，需要5VDC输出；提供给两线制变送器供电的需带24VDC馈电输出。
型 谱
说 明
DY
大延牌智能型仪表
2
SMT+开关电源(AC:85V～265V 50/60Hz)
1
宽×高×深：(160×80×115) mm
2
(80×160×115) mm
9
(96×96×112) mm
FL
液晶显示位置/比例（阀位反馈）PID调节数字仪表
缺省为黄色背光
B
蓝色背光
S
SSR输出
R
继电器输出
0
无输出
1
报警（O1）
2
报警（O1）+报警（O4）
3
报警（O1）+（4～20）mA变送输出（O4）
4
报警（O1）+（1～5）V变送输出（O4）
5
通讯（O1）+报警（O4）
6
通讯（O1）+（4～20）mA变送输出（O4）
7
通讯（O1）+（1～5）V变送输出（O4）
9
用户特殊要求的输出
2
阀位信号：电位器，加5VDC输出
6
阀位信号：（4～20）mA
8
阀位信号：（1～5）V
9
用户特殊要求
0
输入信号类型由用户自由选择，出厂时设定在（1～5）V
1
适配K、B、J、E、T、S、R热电偶
2
适配Pt100、Cu50热电阻
3
适配霍尔变送器mV，量程自由设定
4
适配远传压力表（30～350）Ω，量程自由设定
6
适配（4～20）mA输入，量程自由设定
8
适配（1～5）V输入，量程自由设定
9
用户特殊要求的分度号
缺省为220VAC供电
D
24VDC供电
缺省为无附加24VDC馈电电源输出
P
附加24VDC馈电电源输出
缺省为不带串行通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口（带隔离）
M
Modbus协议
5VDC和24VDC不能同时提供
＊ 特殊要求请与厂家联系＊ 反馈信号是反馈电阻时，需要5VDC输出；提供给两线制变送器供电的需带24VDC馈电输出。5VDC和24VDC不能同时提供＊ 特殊要求请与厂家联系＊ 反馈信号是反馈电阻时，需要5VDC输出；提供给两线制变送器供电的需带24VDC馈电输出。5VDC和24VDC不能同时提供＊ 特殊要求请与厂家联系
