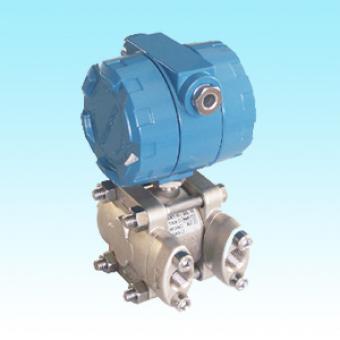

XT1151GPT/DPT远传压力/差压变送器选型
GPT/DPT远传压力/差压变送器为避免被测介质直接与隔离膜片接触且便于清洗,提供了一种可靠的测量方法。
一、主要特点
本型产品特别适用于以下场合:
1. 高温介质或对传感器有腐蚀作用
2. 介质为悬浮液体或高粘度
3. 介质由于环境或流程温度变化而固化或结晶
4. 介质更换后需严格净化测量头或测量头必须保持卫生
5. 液位测量
测量头由于远传装置灌充液不同而适合不同介质温度。灌充硅油时,可测(-29~149)℃介质;灌充惰性油时,可测(-18~204)℃介质;灌充Sylthem800油时,可测(-40~205)℃介质。
6.远传装置附加温度误差,在一侧有1.53m毛细管时测得:
扁平式:温度附加误差小于0.62kPa/55℃,毛细管每增加1.53m,误差增加0.20 kPa/55℃。
螺纹式和法兰式:温度附加误差小于1.99kPa/55℃,毛细管每增加1.53m,误差增加0.62kPa/55℃。
二、型号及规格代号
1.远传型变送器型号及规格代号
XT1151GPT XT1151DPT |
远传压力变送器 远传差压变送器 |
|||||||
|
代号 | 测量范围(量程) | ||||||
4 5 6 7 8 |
0-6.2~37.4kPa(0-635~3810mmH2O) 0-31.1~186.8KPa(0-3175~19050mmH2O) 0-117~690kPa(0-1.2~7.0 kgf / ㎝2) 0-345~2068kPa(0-3.5~21.0 kgf / ㎝2) 0-1170~6890kPa(0-12~70 kgf / ㎝2) |
|||||||
|
代号 | 输出 | ||||||
E | (4~20)mA DC、带可调阻尼 | |||||||
|
代号 | 法兰 | 塞子 | 隔离膜片 | ||||
12 22 |
碳钢镀镉 316不锈钢 |
316不锈钢 316不锈钢 |
316不锈钢 316不锈钢 |
|||||
|
代号 | 远传装置 | ||||||
S1 S2 |
一个远传装置 二个远传装置 |
|||||||
|
代号 | 附件和附加性能 | ||||||
… | 详见附件和附加性能选型 | |||||||
XTII51GPT 6 E 22 S1 … 典型的型号规格 |
2. 螺纹式远传装置型号及规格代号
XT1199RTW | 螺纹式远传装置 | |||||
|
代号 | 冲洗用孔 | ||||
11 12 |
无 有 |
|||||
|
代号 | 远传装置膜片材料 | ||||
A B C |
316不锈钢 哈氏合金C 钽 |
|||||
|
代号 | 结构材料 | ||||
11 | 上支座为316不锈钢,安装环为碳钢镀镉,垫圈为白色石棉 | |||||
|
代号 | 下支座材料 | ||||
A B |
316不锈钢 哈氏合金C |
|||||
|
代号 | 引压连接孔 | ||||
11 12 13 15 17 |
1/4″NPT(锥管螺纹) 3/8″NPT(锥管螺纹) 1/2″NPT(锥管螺纹) 1″NPT(锥管螺纹) 11/2″NPT(锥管螺纹,不带冲洗用孔) |
XT1199RTW 11 A 11 A 17 典型型号规格 |
3.法兰式远传装置型号及规格代号
XT1199RFW | 法兰式远传装置 | ||||||
|
代号 | 冲洗用孔 | |||||
11 21 |
无 有 |
||||||
|
代号 | 远传装置膜片材料 | |||||
A B C |
316不锈钢 哈氏合金 钽 |
||||||
|
代号 | 结构材料 | |||||
11 | 上支座为316不锈钢,法兰为碳钢镀镉,垫圈为白色石棉 | ||||||
|
代号 | 下支座尺寸和材料 | |||||
A21 B21 E21 A41 B41 E41 A51 B51 E51 A71 B71 E71 A22 B22 E22 A42 B42 E42 A52 B52 E52 A72 B72 E72 |
1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ 1″ 1″ 1″ 11/2″ 11/2″ 11/2″ 2″ 2″ 2″ 3″ 3″ 3″ |
150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 150lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb 300lb |
316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 316不锈钢 哈氏合金C 碳钢 |
XT1199RFW 11 A 11 A21 典型型号规格 |
法兰尺寸
管道名义 尺寸 |
额定压力 等级 |
D | h | d | 螺栓孔 | ||
分布直径 | 数量 | 孔径 | |||||
1″ | 150lb | Ø108 | 14.3 | Ø66.6 | Ø78.4 | 4 | Ø15.7 |
300lb | Ø124 | 17.5 | Ø66.6 | Ø88.9 | 4 | Ø19.1 | |
11/2″ | 150lb | Ø127 | 17.5 | Ø78.7 | Ø98.4 | 4 | Ø15.7 |
300lb | Ø156 | 20.6 | Ø78.7 | Ø114.3 | 4 | Ø22.4 | |
2″ | 150lb | Ø152 | 19.1 | Ø95.3 | Ø120.7 | 4 | Ø19.1 |
300lb | Ø165 | 22.2 | Ø95.3 | Ø127 | 8 | Ø19.1 | |
3″ | 150lb | Ø190 | 23.8 | Ø127 | Ø152.4 | 4 | Ø19.1 |
300lb | Ø210 | 28.6 | Ø127 | Ø168.3 | 8 | Ø22.4 |
4. 扁平式远传装置型号及规格代号
XT1199PFW | 扁平式远传装置 | |||
|
代号 | 型号 | ||
11 | 标准3″-150 lb或300lb | |||
|
代号 | 远传装置膜片材料 | ||
A B C |
316不锈钢 哈氏合金C 钽 |
|||
|
代号 | 壳体材料 | ||
11 | 316不锈钢 |
XT1199PFW 11 A 11 典型型号规格 |
订货型号包括四部分:1.变送器型号。
5. 插入筒式远传装置型号及规格代号
XT1199EFW
插入筒式远传装置
代号
插入筒直径和材料
11
12
13
143″(66mm) 316不锈钢
3″(66mm) 哈氏合金C
4″(89mm) 316不锈钢
4″(89mm) 哈氏合金C
代号
膜片材料
A
B316不锈钢(只用于11、13)
哈氏合金C(只用于12、14)
代号
插入筒长度
20
40
602″(50.8mm)
4″(101.6mm)
6″(152..4mm)
代号
法兰材料
A
45钢
代号
法兰规格(尺寸同1199RFW)
11
12150lb最高工作压力1.89MPa
300lb最高工作压力4.9MPa
XT1199EFW 11 A 20 A 11 典型型号规格
插入筒式远传装置
6. 远传装置用的毛细管及末端配件型号及规格代号
XT1199CAP
毛细管
代号
毛细管材料和尺寸
13
316不锈钢1.09mm内径
代号
变送器末端配件
A
低容积法兰316不锈钢
代号
毛细管长度
05
10
15
20
255′(1524mm)
10′(3048mm)
15′(4572mm)
20′(6096mm)
25′(7620mm)
代号
远传装置末端配件
A
C1/2-20UNF-2A螺纹无支撑管(仅与1199RFW、1199RTW配用)
1/2-20UNF-2A螺纹带支撑管(仅与1199PFW、1199EFW配用)
代号
保护套管
11
铠装316不锈钢系列
XT1199CAP 13 A 05 A 11 典型型号规格
7. 远传装置灌充液型号及规格代号
代号
远传装置灌充液
C10485-0007
C51734-0001
01199-0032-0004硅油(低温)稳定范围-29℃~149℃
惰性液稳定范围-18℃~204℃
Sylthem800 -40℃~205℃
2.由螺纹式、法兰式、扁平式及插入筒式4种远传装置选一种。
3.远传装置用的毛细管型号。
4.灌充油。
例如:XT1151DPT4E22S2、XT1199PFW11A11、XT1199CAP1313A10C11、C10485-0007。
