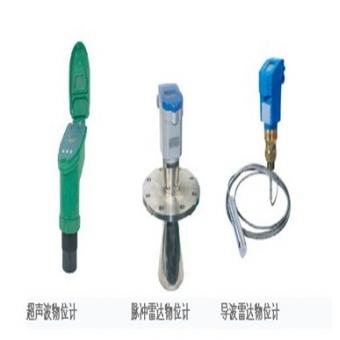

WPUM300 WPUM304 WPUM308 WPUM315 超声波物位计
工作原理>>
超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回波被同一换能
器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与转换器到被测介
质表面的距离成正比。此距离值S与声速C和传输时间T之间
的关系可以用公式表示：
S = C * T / 2 。
产品特点>>
过程连接
-过程连接WPUM304 螺纹、法兰
-过程连接WPUM308 螺纹、法兰
-过程连接WPUM315 吊架或锁紧法兰、不锈钢316L
材料
-换能器 PTFE、PU/PC
-换能器密封 硅胶
-外壳 塑料PBT-FR;铝
-外壳和外壳盖之间的密封 硅橡胶
-外壳上用于ViewPoint的视窗 聚碳酸酯
-接地端子 不锈钢
重量
-WPUM304和308 1.8～3.0kg(取决于过程连接和外壳)
-WPUM315 2.7～5.0(取决于过程连接和外壳)
供电电压
两线制
-WPUM304和308两线制
-非防爆 15～35V DC
-本安防爆 15～30V DC
-WPUM315两线制 20～36V DC
功耗 max 22.5mA
允许纹波
-＜100Hz Uss＜1V
-＜100Hz～100KHz Uss＜10mV
四线制
供电电压 24V Dc±10%
功耗 max.4VA,2.1W
输出参数
输出信号 4～20mA/HART
分辨率 1.6μA
故障信号 电流输出不变；20.5mA;22mA;3.8mA
-两线制负载电阻 见下图
-四线制负载电阻 最大500欧姆
积分时间 0～99秒，可调
两线制负载电阻图
特征参数
盲区
-WPUM304 0.3m
-WPUM308 0.4m
-WPUM315 0.5m
最大测量距离 液体
-WPUM304 4m
-WPUM308 8m
-WPUM315 15m
超声波频率
-WPUM304 55KHz
-WPUM308 55KHz
-WPUM315 35KHz
测量间隔 ＞2秒（取决于参数设置）
调整时间 ＞3秒（取决于参数设置）
发射角
-WPUM304和WPUM308 5.5°
-WPUM315 3°
分辨率 1mm
重复 3mm
精度 0.2%或0.5%（满量程）
工作存储及运输温度 -40～+70℃
过程温度（探头部分的温度） -40～+70℃
-相对湿度 ＜95%
-压力 Max.1bar
-耐振 机械震动10m/S2 ,10～150Hz
电缆参数
电缆入口/插头 1个M20×1.5电缆入口(电缆直径5～9mm),一个盲
堵M20×1.5
弹簧接线端子 用于导线横截面2.5mm2
