1. 各个通道的输入分度号可分别设定电阻型、电偶型和标准信号型，标准信号型各通道量程可分别设定。
2. 各个通道的上下限和回差可在全量程范围内分别设定。
3. 公用继电器报警可根据需要设定成总或报警（只要有效通道中任一路超限继电器即锁存报警）、跟随报警（对当前测量路号报警）或定点报警（对指定号的状态报警）。
4. 变送输出方式可选择为最大值变送输出或任一通道变送输出。
5. 仪表提供一组24VDC馈电，馈电最大输出电流可达500mA。

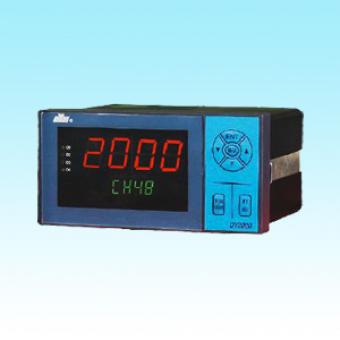

DY2000多路巡检显示控制仪表型谱
| 型 谱 |
说 明 |
|||||||||||
DY
|
大延牌智能型仪表 |
|||||||||||
|
|
2 |
SMT+开关电源(AC:85V～265V 50/60Hz) |
||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 6 |
(96×48×112) mm ＊ （只能为8路巡检） |
|||||||||||
| 8 |
(48×96×112) mm ＊ （只能为8路巡检） |
|||||||||||
| 9 |
(96×96×112) mm （只能为8路巡检） |
|||||||||||
|
|
D
|
多路巡检显示控制仪 |
||||||||||
|
|
0 |
不带控制报警输出，不带变送输出 |
||||||||||
| 1 |
报警（O2）+报警（O3） |
|||||||||||
| 2 |
变送输出（O1）+报警（O2）+报警（O3） |
|||||||||||
| 6 |
带继电器组 ＊ |
|||||||||||
| 9 |
用户特殊要求的输出 |
|||||||||||
| 0 |
万能分度号输入 ＊ |
|||||||||||
| 1 |
适配K、B、J、E、T、S、R热电偶 |
|||||||||||
| 2 |
适配Pt100、Cu50、G53、ba1、ba2热电阻 |
|||||||||||
| 3 |
适配霍尔变送器mV |
|||||||||||
| 4 |
适配远传压力表（30～350）Ω |
|||||||||||
| 6 |
适配（4～20）mA输入，量程自由设定 |
|||||||||||
| 8 |
适配（1～5）V输入，量程自由设定 |
|||||||||||
| 9 |
用户特殊要求的分度号 ＊ |
|||||||||||
| 08 |
八路 |
|||||||||||
| 16 |
十六路 |
|||||||||||
| 24 |
二十四路 （只能为偶型） |
|||||||||||
|
|
缺省为220VAC供电 |
|||||||||||
| D |
24VDC供电 |
|||||||||||
|
|
P |
附带24VDC/500mA电源（220VAC供电） ＊ |
||||||||||
| |
缺省为无以下功能 |
|||||||||||
| 1 |
微型打印机通讯接口 |
|||||||||||
| 2 |
RS232串行通讯接口 |
|||||||||||
| 4 |
RS485串行通讯接口（带隔离） ＊ |
|||||||||||
| M |
Modbus协议 |
|||||||||||
DY2000多路巡检显示控制仪表接线图
1. 输入信号接线图
 |
 |
 |
(160×80×115)mm
(80×160×115)mm (96×96×112) mm
如果全分度号仪表的输入信号为(4-20)mADC电流时，需在a、b端并联上一个250Ω标准电阻
2. 8路或16路仪表接线图-(160×80×115)mm 和(80×160×115)mm
3. 8路仪表接线-(96×96×112)mm
4. 8路巡检仪表接线图—(48×96×112) mm和(96×48×112) mm
路巡检仪表接线图—××和××路仪表接线图××和××
注：此仪表为大端子接线仪表；第3、8端子为公共接地端
5. 24路仪表接线图-(160×80×115)mm 和(80×160×115)mm
