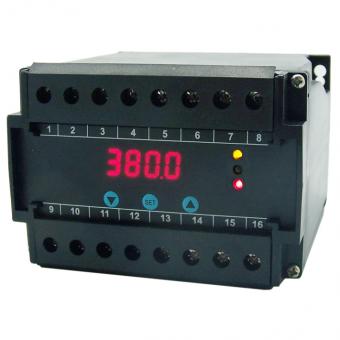

概述:
1.采用高集成度的IC和先进的SMT表面元件贴装工艺以及独特的电路屏蔽技术,使产品具有超高的抗干扰和可靠性,
可在十分严酷的电磁干扰环境下长期稳定工作。
2.可测三相三线制或三相四线制的全部相电压/线电压(U),电流(I),功率(P,Q,S),电能(Wh,Qh),功率因素(PF),频率(F)
3.采用标准MODBUS-RTU通讯协议,速率 最高57600b/s。
4.特殊情况下,通过菜单设定可以实现测单相信号转为三相数值的功能,即设定三相完全平衡。
5.电源电压:交流85V~265V 频率50/60 Hz;或直流24V±10%
6.电磁兼容 静电放电>8KV 快速脉冲群 4KV(电源回路)/2KV(信号回路) 浪涌 2KV(差模).
7.安全性能 冲击电压 6KV、工频耐压 电源、测量信号输入、控制通讯接口和外壳四方耐压 2KV
8.采集周期 最快1个工频周期(20ms),100个工频周期(2s)时满量程不溢出
9.采集信号频率范围 45Hz-65Hz
10.运行环境条件 温度 -40℃~+85℃
菜单: 6991进入菜单 1, SEL—选择显示的参数U-电压,I-电流,Pf-有功功率 ,后面A,b,C表示对应的相, 最后一项Pf—总功率因数 2, Ln—设置接线方式,3-3,三相三线3-1,单相接测三相三线4-3,三相四线4-1单相测三 相四线 3, SSC—电压,电流的量程和小数点位置 ,即输入信号与量程电压100V,电流5A 对应的实际的电压与电流值。例如:输入100V信号,对应的是30kV,可以设定设定为30.00kV,如果电流单位是A,那么功率的单位就是kW。 4, Clr—进入该菜单即清电量累积 5, CPA-通讯 通讯参数
MODBUS地址
参数名
参数含义
4001(R)
Ua
A相电压
4002(R)
Uca
CA线电压
4003(R)
Ia
A相电流
4004(R)
Pa
A相有功功率
4005(R)
Pfa
A相功率因数
4006(R)
Qa
A相无功功率
4007(R)
Sa
A相视在功率
4008(R)
Ub
B相电压
4009(R)
Uab
AB线电压
4010(R)
Ib
B相电流
4011(R)
Pb
B相有功功率
4012(R)
Pfb
B相功率因数
4013(R)
Qb
B相无功功率
4014(R)
Sb
B相视在功率
4015(R)
Uc
C相电压
4016(R)
Ubc
BC线电压
4017(R)
Ic
C相电流
4018(R)
Pc
C相有功功率
4019(R)
Pfc
C相功率因数
4020(R)
Qc
C相无功功率
4021(R)
Sc
C相视在功率
4022(R)
Psum
总相有功功率
4023(R)
Pfav
总相功率因数
4024(R)
Qsum
总相无功功率
4025(R)
Ssum
总相视在功率
4026(R)
F
频率
4027(R/W)
+Wh(H)
正有功电量高字
4028(R/W)
+Wh(L)
正有功电量低字
4029(R/W)
-Wh(H)
负有功电量高字
4030(R/W)
-Wh(L)
负有功电量低字
4031(R/W)
+Varh(H)
正无功电量高字
4032(R/W)
+Varh(L)
正无功电量低字
4033(R/W)
-Varh(H)
负无功电量高字
4034(R/W)
-Varh(L)
负无功电量低字
4035(R)
Ussc
电压量程
4036(R)
Upoint
电压小数点
4037(R)
Issc
电流量程
4038(R)
Ipoint
电流小数点
4039(R)
CPW
状态字
CPW:
BIT0:=0 三相三线
BIT1:=0 三相四线
BIT2:=1 错相
BIT3:=1 三相三线接法时断相
BIT4:=1 A相电压过低
BIT5:=1 B相电压过低
BIT6:=1 C相电压过低
BIT7:=1 A相电流过低
BIT8:=1 B相电流过低
BIT9:=1 C相电流过低、
接线:
三相三线制:电流接入,A相,C相,B相断开,电压接入A相,B相,C相,N端子与B端子短接。
指示灯:1.通讯 2.三线三线制 3.三线四线制
屏幕错误显示:“Err1”错相,“Err2”缺相,“Err3”电量信号过低。
当输入到端子的电压信号低于50V,电流信号低于0.5A的时候定义为电量信号过低。
