1. 概述

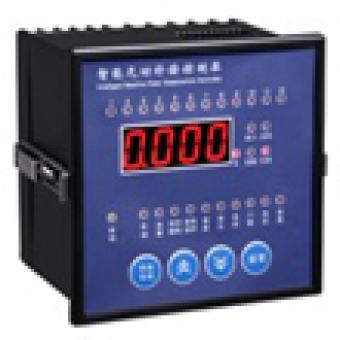

JKWG-12Z无功补偿器是一款采用PIC单片机控制技术,以无功功率为控制物理量的智能型无功补偿控制装置,控制功能齐备,运行稳定性好,能使无功补偿效果达到最佳状态。
2. 符合标准
GB/T15576-1995 低压无功功率静态补偿装置总技术条件
DL/T597-1996 低压无功补偿控制器订货技术条件
JB/T9663-1999 低压无功功率自动补偿控制器
3. 特点
标准开口安装方式,安装方便。
控制芯片采用PIC单片机,抗干扰能力强。
以无功功率为控制物理量同时兼顾功率因数,补偿效果好,不会产生投切振荡。
实时显示网络状况:包括总无功功率、总有功功率、功率因数、电压、电流等。
具有掉电参数记忆功能,掉电数据不丢失。
具有过压、欠压保护功能,有效延长电容寿命。
投入和切除延时分别可设,更具电网适应能力。
输出路数可任意设定。
可手动控制输出,便于系统调试。
4. 主要技术指标
额定电压:AC380V (三相均衡补偿)
额定电流:AC0~5A
电流输入阻抗:≤0.2Ω
控制器灵敏度:100 mA
输出触点容量:DC12V /10mA
整机功耗:≤5W
电压模拟量:(80%~120%额定值rated value): 0.5级
电流模拟量:(20%~100%额定值rated vallue): 0.5级
相位角:ф在-30°~+60°时,功率power:2级;功率因数power factor:1.5级
环境温度:-25℃~55℃
相对湿度:≤98%,无腐蚀气体场所
辅助电源:AC220V±20%;频率50Hz±5%;正弦波形总畸变率≤5%
控制方式:三相均衡补偿、循环投切。
信号采集方式:共补型采集一线电压(Ubc)与一相电流(Ia)
