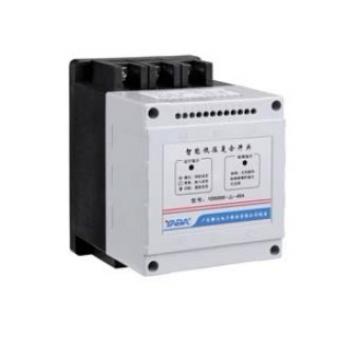

2. 特点
过零投切
投入过程：电压过零时，先使双向可控硅触发导通，待双向可控硅触发稳定后，使磁保持继电器吸合导通，然后撤除双向可控硅触发信号，在电流过零时，双向可控硅自然关断，完成投入过程。
切除过程：电流过零时，首先触发双向可控硅导通，然后将磁保持继电器断开，最后，撤除双向可控硅触发信号，可控硅延时过零断开，实现电流过零切除。
保护功能
电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合，若在接通后出现缺相则自动断开。
电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合，接通后若出现缺相则自动断开。
自诊断故障保护：系统自动监控可控硅、继电器的运行状态，若出现故障，则拒绝闭合，如果在闭合状态，则自动断开。
空载保护：未接负载时开关拒绝闭合。
断电保护：在接通状态下遇到突然停电，复合开关将自动跳闸断开。
3. 主要技术参数
工作电压：AC380V/220V三相四线（Y型）失真度＜5%；
工作温度：-25℃~+55℃；
相对温度：40℃时，20﹪RH~90%；绝缘等级：在正常大气条件下≥10MΩ； 涌流：小于2倍额定电流；
接触压降：≤100mV；
响应时间：≤1000mS；
输入阻抗：≥6.8kΩ；
导通阻抗：≤0.003Ω；
整机功耗：≤5VA；
控制容量：共补三相容量≤30kva，分补每相容量≤10kvar；
每次接能与关断间隔：1S；
连续两次接通间隔：三相共补≥120S，三相分补≥5S。
4. 控制信号说明
本复合开关的控制信号为DC12V，当接收到高电平时，进入投入状态（开关吸合）；当接收到低电平时，则退出投入状态（开关断开）。复合开关断开后，需要延时120S后才能进行再次投入。
5．注意事项
交流输入、输出严禁接反，相序不要接错位；
控制信号极性要连接正确；
严禁在信号输入端接入220V电压；
负载不得短路；
严禁将采用△接法的产品接入对零线的电容或其他感性负载零件；
标记为N的端子必须可靠地接入零线，否则会烧毁内部变压器；
注意开关的适用容量；
应在线路上接入抗涌流器件（如避雷器）以防过压
在谐波较大的场合应接入合适限流电抗器；
输入输出端子接线必须牢固可靠，不得松动
