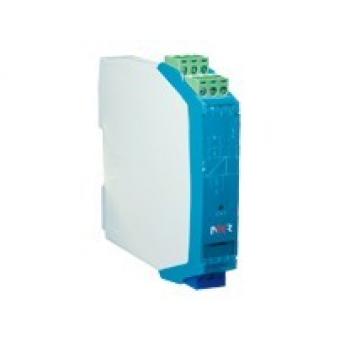

本产品将来自危险区的电压信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
安全认证
证书号
CNEx11.0455
防爆标志
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证)
认证参数
端子
8-7、11-10
最大允许电压
Um=250V
电压
Uo=13.65V
电流
Io=9mA
功率
Po=31mW
电容
Co=0.5μF
电感
Lo=150mH
RS-485输出：≤0.7W |
电源
额定工作电压范围
DC24V±10%
功耗
模拟量输出：≤1.4W(单路)，≤1.8W(双路)
开关量输出：≤1.4W
危险侧
输入信号类型
0～5V，1～5V，0～5V开方，1～5开方
(订货时确定或配置编程自行编程)
输入阻抗
≥510KΩ
安全侧
输出信号类型
模拟量输出，RS-485信号输出，开关量输出
输出负载特性
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出
传输延时≤10μs，信号传输率≤9.6kbps
开关量输出
继电器输出驱动能力：125VAC/0.6A，30VDC/2A
继电器响应时间：＜5ms
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
测量精度
0.2%FS±1字
绝缘强度
本安端与非本安端
2500V，a.c;1min
环境条件
环境温度
0～50℃
环境湿度
5%～95%RH（非结露）
标准
电磁兼容性
符合GB/T18268工业设备应用要求
仪表选型
7
8
9
10
电压输入检测端隔离栅 NHR-A31
-
□
/
□
-
□
/
□
位
规格
注释
|
|
↓
□
/|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
/|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
7/8
<输入>
输入I/输入II(从列表中选择代码)
代码
类型
X
无输入(仅限于第Ⅱ路)
28
0-5V
29
1-5V
34
0-5V开方
35
1-5V开方
9/10
<输出>
输出I/输出II(从列表中选择代码)
代码
类型
X
无输出（仅限于第II路）
0
4-20mA
模拟量输出
1
1-5V
2
0-10mA
3
0-5V
4
0-20mA
5
0-10V（不可切换）
D1
RS485输出（仅限于第I路）
485输出
K1
继电路接点
开关量输出
K2
晶体管
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
型号举例：NHR-A31-29/29-0/0
电压输入检测端隔离栅，两路输入信号为：1-5V，两路输出信号为：4-20mA。
