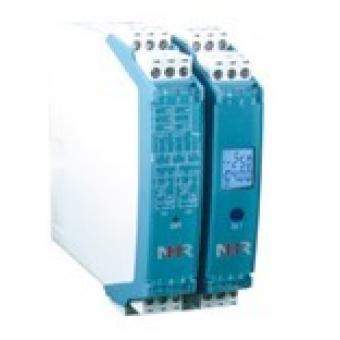

NHR-M33 智能配电器

单通道、双通道。 直流电压、电流输入。 模拟量、RS-485、继电器接点信号输出。 24V配电输出。 输入/输出/电源三隔离。 传输精度±0.2%。 模块化设计，体积小，功耗低。 全智能，数字化，可编程。 各端子可带电插拔，便于安装、维护。 标准的35mmDIN导轨卡式安装。

概述

给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场一次仪表提供电源、信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

接线图

结构外型图

技术参数

输入 输入信号 直流电压、电流(订货时确定或配置编程器自行编程) 输入阻抗 电流阻抗≤100Ω，电压阻抗≥250KΩ 最大输入电流/电压 ≤30mA/≤7V 输出 输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V 输出负载 电流型RL≤500Ω，电压型RL≥250KΩ (需要更高负载能力时，请在订货时说明) 报警输出 继电器，容量：DC30V/2A，AC125V/0.6A 通讯 MODBUS-RTU协议，RS-485传输距离≤1000米。 电源 电源 DC24V(±10%)，AC100-265V(50-60Hz) 功耗 DC24V，单路输出功耗：≤2.4W，双路输出功耗：≤3.1W AC100-265V 单路输出功耗：≤3.2W，双路输出功耗：≤3.9W 其它参数 绝缘强度 (输入/输出/电源之间) 2500Vrms (1 min，无火花) 工作温度 0～50℃ 相对湿度 ≤85%RH 温度漂移 ＜50ppm/℃ 安装方式 35mmDIN导轨安装 安装尺寸 18.5*109*116.5mm(宽*高*深) 测量精度 0.2%FS±1字 响应时间 单路≤0.3S，双路≤0.5S 重量 约140克

仪表选型

7 　 8 　 9 　 10 　 11 　 12 M3 系列智能配电器                                     NHR-M33 - □ - □ / □ - □ / □ - □ 位 规格 注释 　 | | ↓ X Y 　 | | | | | | | ↓ □ / | | | | | | | ↓ □ 　 | | | | | | | | | | | | | | | | | | | ↓ □ / | | | | | | | | | | | | | | | | | | | ↓ □ 　 | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D 7 <显示方式> 　 无显示 液晶显示 8/9 <输入> 　 　 通道I/通道II(从列表中选择代码) 代码 类型 代码 类型 25 0-20mA 31 0-10V(不可切换) 26 0-10mA 32 0-10mA开方 27 4-20mA 33 4-20mA开方 28 0-5V 34 0-5V开方 29 1-5V 35 1-5V开方 30 -5V-5V X 通道II无输入时选择 10/11 <输出> 　 　 输出I/输出II(从列表中选择代码) 代码 类型 代码 类型 X 无输出 4 0-20mA 0 4-20mA 5 0-10V(不可切换) 1 1-5V K1 继电器接点(仅限于输出II） 2 0-10mA D1 RS-485通迅(仅限于输出I) 3 0-5V 　 (Modbus) 12 <电源> 　 　 AC100-265V，50-60Hz DC24V （±10%）

型号举例：NHR-M33-X-27/X-0/X-A     三端子智能配电器不带液晶显示，第一路输入信号为4-20mA，第二路无输入，第一路输出信号为4-20mA，第二路无输出，供电电源为AC100-265V。     备注：特殊功能可订制。
