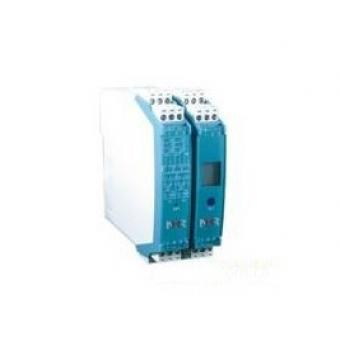

NHR-M32 温度变送器
|
单通道、双通道。
热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
概述
将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。
可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
接线图
结构外型图
技术参数
输入
输入信号
热电阻、热电偶、毫伏信号(订货时确定或配置编程器自行编程)
输出
输出信号
4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载
电流型≤500Ω，电压型≥250KΩ(需要更高负载能力时，请在订货时说明)
报警输出
继电器，容量：DC30V/2A，AC125V/0.6A
通讯
MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源
DC24V(±10%)，AC100-265V(50-60Hz)
功耗
DC24V，单路输出功耗：≤1.7W,双路输出功耗：≤2.2W
AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度
(输入/输出/电源之间)2500Vrms (1 min，无火花)
工作温度
0～50℃
相对湿度
≤85%RH
温度漂移
＜50ppm/℃
安装方式
35mmDIN导轨安装
安装尺寸
18.5*109*116.5mm(宽*高*深)
测量精度
0.2%FS±1字
响应时间
单路≤0.5S，双路≤1S
重量
约140克
仪表选型
7
8
9
10
11
12
M3 系列温度变送器 NHR-M32
-
□
-
□
/
□
-
□
/
□
-
□
位
规格
注释
|
↓
X
Y
|
|
|
|
|
|
|
↓
□
/|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
/|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7
<显示方式>
无显示
液晶显示
8/9
<输入>
通道I/通道II(从列表中选择代码)
代码
类型
00
热电偶B（400～1800℃）
01
热电偶S（0～1600℃）
02
热电偶K（0～1300℃）
03
热电偶E（0～1000℃）
04
热电偶T（-200.0～400.0℃）
05
热电偶J（0～1200℃）
06
热电偶R（0～1600℃）
07
热电偶N（0～1300℃）
08
热电偶F2（700～2000℃）不可切换
09
热电偶Wre3-25（0～2300℃）
10
热电偶Wre5-26（0～2300℃）不可切换
11
热电阻Cu50（-50.0～150.0℃）
12
热电阻Cu53（-50.0～150.0℃）不可切换
13
热电阻Cu100（-50.0～150.0℃）
14
热电阻Pt100（-200.0～650.0℃）
15
热电阻BA1（-200.0～600.0℃）
16
热电阻BA2（-200.0～600.0℃）
17
0～400Ω线性电阻 全量程
19
30-350Ω远传电阻 全量程
20
0-20mV 全量程
22
0-100mV 全量程
X
通道II无输入时选择
10/11
<输出>
输出I/输出II(从列表中选择代码)
代码
类型
代码
类型
X
无输出
4
0-20mA
0
4-20mA
5
0-10V(不可切换)
1
1-5V
K1
继电器接点(仅限于输出II）
2
0-10mA
D1
RS-485通迅(仅限于输出I)
3
0-5V
(Modbus)
12
<电源>
AC100-265V，50-60Hz
DC24V （±10%）
型号举例：
NHR-M32-X-02/02-0/0-A(K/0～1300℃)
三端子温度变送器不带液晶显示，双路输入信号为Ｋ偶，双路输出信号为4-20mA，供电电源为AC100-265V，K偶的输入量程范围为0～1300℃（注：订货时请在选型后标注输入量程范围。特殊功能可订制）
