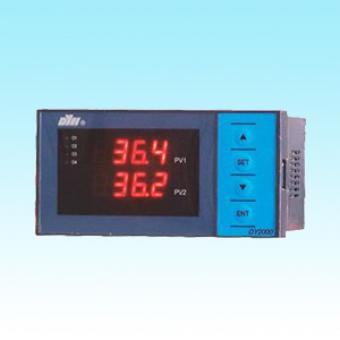

DY2000智能双输入变送控制数字/光柱显示仪表
一、1. 实现A、B两路不同传感器信号输入。
2. 具有单输入仪表的所有特点。
二、DY2000智能双路输入变送控制仪表型谱
＊ (72×72×100)mm规格，订货时请向厂家咨询。
型 谱
说 明
DY
大延牌智能型仪表
2
SMT+开关电源(AC:85V-265V 50/60Hz)
1
宽×高×深：(160×80×115) mm
2
(80×160×115) mm
6
(96×48×112) mm
7
(72×72×100) mm ＊
8
(48×96×112) mm
9
(96×96×112) mm
E
(A、B)双路信号输入
GE
(A、B)双路信号输入+双光柱 ＊
00
A路无输出
B路无输出
11
A路：上限报警（O1）+报警（O2）
B路：报警（O3）+下限报警（O4）
12
A路：上限报警（O1）+报警（O2）
B路：报警（O3）+（4～20）mA变送（O4）
13
A路：上限报警（O1）+报警（O2）
B路：报警（O3）+（1～5）V变送（O4）
22
A路：（4～20）mA变送（O1）+报警（O2）
B路：报警（O3）+（4～20）mA变送（O4）
23
A路：（4～20）mA变送（O1）+报警（O2）
B路：报警（O3）+（1～5）V变送（O4）
32
A路：（1～5）V变送（O1）+报警（O2）
B路：报警（O3）+（4～20）mA变送（O4）
33
A路：（1～5）V变送（O1）+报警（O2）
B路：报警（O3）+（1～5）V变送（O4）
41
通讯（O1）A路：报警（O2）
B路：报警（O3）+下限报警（O4）
42
通讯（O1）A路：报警（O2）
B路：报警（O3）+（4～20）mA变送（O4）
43
通讯（O1）A路：报警（O2）
B路：报警（O3）+（1～5）V变送（O4）
52
通讯（O1）A路：（4～20）mA变送（O2）
B路：报警（O3）+（4～20）mA变送（O4）
63
通讯（O1）A路：（1～5）V变送（O2）
B路：报警（O3）+（1～5）V变送（O4）
99
用户特殊要求的输出
□
□
输入信号选择见附表
缺省为220VAC供电
D
24VDC供电
缺省为无附加24VDC馈电电源输出
P
附加24VDC馈电电源输出
缺省为不带串行通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口（带隔离）
M
Modbus协议
＊ A路报警（O2），B路报警（O3）用户可自行组态为上限报警或下限报警。
＊ 双路输入带光柱的仪表仅有两种外型尺寸：(160×80×115)mm (80×160×115)mm
＊ 特殊要求请与厂家联系
