DY21T00P、DY22T00P、DY24T00P、DY26T00P、DY27T00P、DY28T00P、DY29T00P、DY22GT00PDY2000（T/GT）智能位式控制数字/光柱显示仪表商品描述：

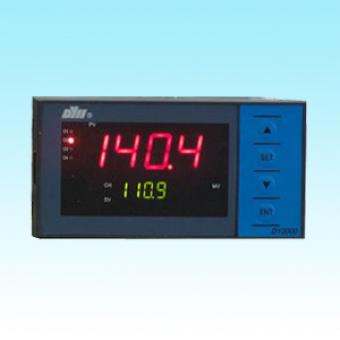

DY2000智能位式控制数字仪表/光柱数字控制仪表
DY2000智能位式控制数字/光柱显示仪表
一、 主要特点：
1. 双屏显示，主屏显示测量值，副屏显示报警值。控制参数快捷方式设定。
2. 继电器上下限报警方式自由组态。
3. 传感器断线保护输出（
ON/OFF）方式预置。
4. 最多设有四个报警点输出，组成上上限、上限、下限、下下限报警。
二、 DY2000智能位式控制数字/光柱显示仪表型谱
型 谱
|
说 明
|
DY
|
大延牌智能型仪表
|
|
|
2
|
SMT+开关电源(AC:85V～265V 50/60Hz)
|
|
|
1
|
宽×高×深：(160×80×115) mm
|
2
|
(80×160×115) mm
|
4
|
(48×48×100) mm ＊
|
6
|
(96×48×112) mm
|
7
|
(72×72×100) mm ＊
|
8
|
(48×96×112) mm
|
9
|
(96×96×112) mm
|
|
|
T
|
位式控制
|
GT
|
位式控制+单光柱 ＊
|
|
|
0
|
报警（O2）+报警（O3）
|
1
|
上限报警（O1）+报警（O2）+报警（O3）+下限报警（O4）
|
4
|
通讯（O1）+报警（O2）+报警（O3）
|
5
|
通讯（O1）+报警（O2）+报警（O3）+下限报警（O4）
|
9
|
用户特殊要求的输出
|
| |
0
|
输入信号类型由用户自由选择，出厂时设定在（4～20）mA输入
|
1
|
适配K、B、J、E、T、R、S热电偶
|
2
|
适配Pt100、Cu50热电阻
|
3
|
适配霍尔变送器mV
|
4
|
适配远传压力表（30～350）Ω
|
6
|
适配(4～20)mA输入，量程自由设定
|
8
|
适配(1～5)V输入，量程自由设定
|
9
|
用户特殊要求的分度号
|
|
|
|
缺省为220VAC供电
|
D
|
24VDC供电
|
|
|
|
缺省为无附加24VDC馈电电源输出
|
P
|
附加24VDC馈电电源输出
|
|
|
缺省为不带串行通讯接口
|
2
|
RS232串行通讯接口
|
4
|
RS485串行通讯接口（带隔离）
|
| |
M
|
Modbus协议
|
| |
|
|
|
|
|
|
|
|
|
|
|
＊ (48×48×100)mm (72×72×100)mm规格，订货时请向厂家咨询。
＊ 报警（O2），报警（O3）用户可自行组态为上限报警或下限报警。
＊ 光柱的仪表仅有两种外型尺寸：(160×80×115)mm (80×160×115)mm
＊ 特殊要求请与厂家联系
三、 DY2000智能位式控制数字/光柱显示仪表接线图
(160×80×115)mm (80×160×115)mm
(96×96×112)mm (96×48×112)mm (48×96×112)mm
(48×48×100)mm
